JSN-SR04T – wasserdichter Ultraschallsensor einfach erklärt!

Der JSN-SR04T Sensor misst mithilfe von Ultraschallwellen die Entfernung zu Objekten. Mit einer Genauigkeit von bis zu 2 mm eignet er sich für Distanzen zwischen 20 cm und 4,5 m. Sein wasserdichtes Design erlaubt den Einsatz im Freien, beispielsweise zur Füllstandsmessung in Behältern. Ein Ultraschallwandler sendet Signale mit 40 kHz aus, deren Reflexionen von einem Empfänger erfasst werden. Die gemessene Zeit zwischen Aussendung und Empfang wird genutzt, um die Entfernung zum Zielobjekt präzise zu berechnen.

Technische Details:
  • Spannung: 3-5.5 V (Modul abhängig)
  • Messbereich: 20 – 450 cm
  • Frequenz: 40 kHz
  • Auflösung: 2 mm
  • Messwinkel: 45-75 °
  • Betriebsstrom: <8 mA
  • Durchmesser: 18 mm
JSN-SR04T Sensor

Übersicht der unterschiedlichen Module

Für den wasserdichten Ultraschallsensor gibt es einige gängige Module, die zusammen mit dem Sensor geliefert werden. Abgesehen von der Standard-Version des JSN-SR04T-Moduls (V1.0) können alle anderen Module modifiziert werden, um den Sensor in verschiedene Betriebsmodi zu versetzen. Leider ist dies nicht einheitlich geregelt. Daher schauen wir uns die vier am häufigsten verwendeten Module an.

Vergleichstabelle: AJ-SR04M und JSM-SR04T Versionen

Merkmal AJ-SR04M JSN-SR04T V1 JSN-SR04T V2 JSN-SR04T V3
Spannung 3,3 bis 5.5 V 5 V 5 V 3,3 bis 5.5 V
Genauigkeit ±1 cm ±1 cm ±1 cm ±3 mm
Modifizierbar Ja Nein Ja Ja

Anschluss vom JSN-SR04T am Wemos d1 mini

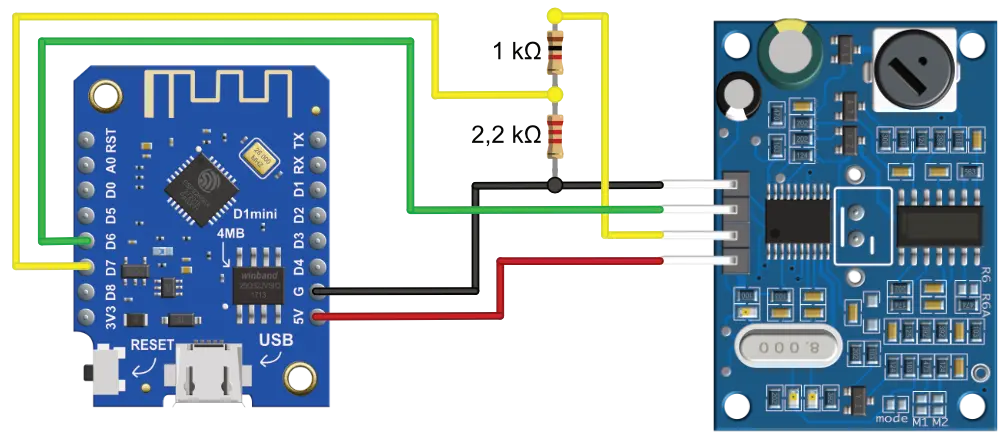

Hier seht ihr ein Anschlussbeispiel, wie man den JSN-SR04T-Sensor an einen Wemos d1 Mini anschließt. Das Modul wird mit 5 Volt und GND versorgt. Der Echo-Pin wird an D6 und der Trigger-Pin an D7 angeschlossen. Diese Konfiguration ermöglicht es, die Messdaten des Sensors über die digitalen Pins des Wemos zu steuern.

Hier findet ihr das benötigte Material!
